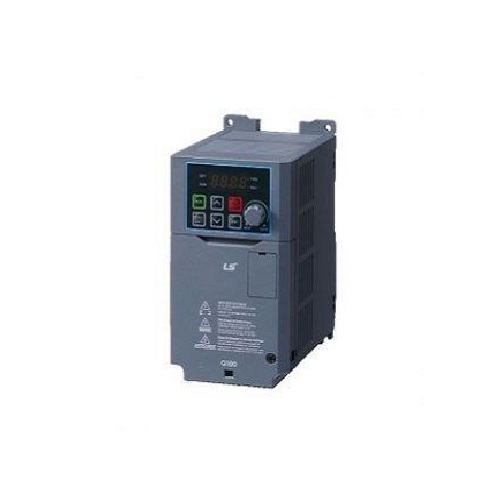

تعمیر انواع اینورتر، اینورتر (Inverter) یک دستگاه الکترونیکی حیاتی است که نقش تبدیل جریان مستقیم (DC) به جریان متناوب (AC) با ولتاژ و فرکانس قابل تنظیم را بر عهده دارد. اینورترها از اجزای کلیدی در تجهیزات صنعتی و خانگی به شمار میآیند و باعث کنترل دقیقتر و بهینه مصرف انرژی میشوند. عملکرد اصلی اینورتر بر پایه تغییر فرکانس و ولتاژ خروجی است که به کمک مدارات پیچیده الکترونیکی و الگوریتمهای کنترلی پیشرفته انجام میشود. به طور کلی، اینورترها در سیستمهایی که نیاز به تنظیم سرعت موتورهای الکتریکی دارند، استفاده میشوند. این توانایی سبب کاهش استهلاک دستگاهها و صرفهجویی انرژی میشود. از مزایای مهم این تکنولوژی میتوان به قابلیت تنظیم دقیق، کاربرد گسترده در صنایع مختلف و افزایش بازدهی سیستمها اشاره کرد.
– کنترل سرعت موتورهای الکتریکی
اینورترها امکان تغییر سرعت موتورهای القایی را فراهم میکنند که در ماشینآلات صنعتی، خطوط تولید، و سیستمهای حمل و نقل مورد استفاده قرار میگیرند. با تنظیم فرکانس و ولتاژ خروجی، میتوان دقیقاً میزان سرعت و گشتاور موتور را مطابق با نیازهای فرآیند کنترل نمود.
– سیستمهای تهویه مطبوع و پمپاژ
در فنها و پمپها با استفاده از اینورتر، سرعت موتور قابل تنظیم بوده و بنابراین مصرف انرژی کاهش یافته و عملکرد سیستم بهینه میشود. این موضوع علاوه بر بالا بردن عمر دستگاه، موجب کاهش هزینههای عملیاتی میشود.
– نیروگاههای خورشیدی و انرژیهای تجدیدپذیر
اینورترها وظیفه تبدیل جریان مستقیم تولیدی توسط پنلهای خورشیدی یا سایر منابع انرژی تجدیدپذیر به جریان متناوب با کیفیت و هماهنگ با شبکه برق را دارند. این تکنولوژی در توسعه انرژی پاک نقش اساسی ایفا میکند.
– تجهیزات UPS و ذخیرهسازی انرژی
در منابع برق اضطراری، اینورترها انرژی ذخیره شده در باتریها را به برق سه فاز یا تکفاز با کیفیت تبدیل میکنند تا جریان ثابت و مناسبی برای مصرفکنندهها تأمین گردد.
– دستگاههای الکتریکی و پزشکی
در تجهیزات پزشکی و حساس که نیاز به جریان برق پایدار و با کیفیت دارند، اینورتر نقش مهمی در تضمین عملکرد صحیح و جلوگیری از آسیبدیدگی دستگاهها ایفا میکند.
– صرفهجویی در مصرف انرژی
تنظیم دقیق سرعت و بار موتورها باعث کاهش مصرف برق به میزان قابل توجهی میشود که این موضوع علاوه بر کاهش هزینههای انرژی، اثرات زیستمحیطی مثبت دارد.
– افزایش طول عمر تجهیزات
استفاده از اینورتر سبب کاهش استارتهای ناگهانی و نوسانات جریان میشود که این موضوع از سایش قطعات مکانیکی و الکتریکی جلوگیری میکند و عمر مفید تجهیزات را افزایش میدهد.
– کنترل دقیق فرکانس و ولتاژ خروجی
این قابلیت موجب عملکرد بهینهتر سیستمها، افزایش بهرهوری و کاهش خطرات ناشی از نوسانات برق میشود.
– کاهش هزینههای نگهداری و تعمیرات
عملکرد نرم و بهینه دستگاهها با اینورتر باعث کاهش خرابیها و نیاز به تعمیرات مکرر میشود که به طور مستقیم در کاهش هزینههای نگهداری موثر است.
– امکان برنامهریزی و مانیتورینگ پیشرفته
اینورترهای جدید مجهز به قابلیتهای هوشمند هستند که امکان کنترل و نظارت لحظهای، تنظیم از راه دور و ثبت دادههای عملکرد را فراهم میکنند که در مدیریت و بهینهسازی فرآیندها نقش کلیدی دارند.
– توان اسمی
اینورترها در بازه وسیعی از قدرتهای بسیار کوچک چند صد وات تا چند صد کیلووات متناسب با نیازهای مختلف صنعتی و خانگی طراحی میشوند.
– ولتاژ ورودی
معمولاً با ورودیهای جریان مستقیم 12V، 24V، 48V یا برخی مدلهای خاص با ورودی AC 220V یا 380V کار میکنند.
– ولتاژ خروجی
ولتاژ خروجی اینورتر قابل تنظیم از صفر تا مقدار نامی است و معمولاً دارای شکل موج سینوسی خالص یا اصلاح شده (شبه سینوسی یا پالس مربعی) میباشد.
– فرکانس خروجی
در صنعت، فرکانس خروجی اینورترها از صفر تا حدود 400 هرتز قابل تنظیم است که این امکان انعطافپذیری بالایی در کنترل موتورها فراهم میکند.
– راندمان انرژی
راندمان کاری اینورتر بین حدود 90٪ تا 98٪ است که با افزایش کیفیت قطعات و طراحی بهینه، مصرف انرژی را به حداقل میرساند.
– نوع کنترل
دو روش رایج کنترل شامل کنترل ولتاژ به فرکانس (V/F) که سادهتر و اقتصادیتر است و کنترل برداری (Vector Control) که دقت بالاتری در کنترل موتورها دارد، استفاده میشوند.
– درگاههای ارتباطی
امروزه اینورترها معمولاً با درگاههای ارتباطی مانند RS485، Modbus، Ethernet و پروتکلهای صنعتی مجهز شدهاند تا امکان ارتباط با سیستمهای اتوماسیون و نظارت فراهم شود.
اینورترها با مجموعهای از قابلیتهای فنی و کاربردی، به عنوان بازوی مهم کنترل و بهینهسازی در صنایع متنوع شناخته میشوند که از نظر اقتصادی، فنی و زیستمحیطی نقش غیرقابل جایگزینی دارند.
تولید اینورتر در چند مرحله انجام میشود:
– طراحی مدار الکترونیکی
مهندسان با طراحی مدارهای قدرت و کنترل، مشخصات را تعیین میکنند.
– برش و آمادهسازی قطعات
انتخاب قطعاتی مانند ترانزیستورهای IGBT، خازنها، سلفها و پردازندهها.
– مونتاژ بردهای الکترونیکی
نصب قطعات روی بردهای مدار چاپی (PCB) با تجهیزات اتوماتیک.
– آزمونهای اولیه
تست سلامت عملکرد مدار، ولتاژ و جریان تحت شرایط استاندارد.
– برنامهنویسی و بارگذاری Firmware
وارد کردن نرمافزارهای کنترل و محافظتی.
– آزمایش نهایی و کنترل کیفیت
ارزیابی راندمان، پاسخ فرکانس، عدم وجود نویز.
– بستهبندی و آمادهسازی برای عرضه
بستهبندی مقاوم و ارائه به بازار.
– نوسانات برق
افزایش یا کاهش ناگهانی ولتاژ ورودی.
– گرمای بیش از حد
عدم تهویه مناسب یا استفاده در محیطهای گرم.
– اشکال در قطعات الکترونیکی
خرابی IGBT، خازن الکترولیتی، دیودها.
– نفوذ گرد و غبار و رطوبت
باعث خوردگی و اتصال کوتاه.
– نصب و راهاندازی اشتباه
اتصال نادرست کابلها و المانها.
– بارهای ناپایدار و اضافه بار
استفاده بیش از ظرفیت.
– شوکهای الکترونیکی و ضربه فیزیکی
وارد شدن ضربه به دستگاه.
– عدم روشن شدن دستگاه
زمانی که پس از اتصال برق، دستگاه هیچ واکنشی از خود نشان نمیدهد، یکی از واضحترین نشانههای خرابی است. این موضوع ممکن است ناشی از خرابی فیوزها، مدار تغذیه، یا آسیب دیدن برد اصلی باشد. بررسی دقیق منابع تغذیه داخلی و اتصالات ضروری است.
– پیغامهای خطا روی نمایشگر
اینورترها معمولاً به وسیله کدهای خطا مانند OV (ولتاژ بیش از حد)، OL (اضافه بار)، OT (دمای بیش از حد) وضعیت خطا را نمایش میدهند. این علائم به طور مستقیم نشاندهنده مشکلات داخلی مانند نوسانات برق، خرابی قطعات حرارتی یا اضافه بار بر روی موتور هستند و باید سریعا پیگیری شوند.
– صدای غیرطبیعی یا بوی سوختگی
وجود صداهای غیرمعمول مانند وزوز غیرعادی، صدای جرقه یا بوی سوختگی و داغ شدن قطعات اینورتر، نشانههای هشدار دهنده مشکلات جدی مانند خرابی قطعات قدرت یا ترانسفورماتور است که در صورت تداوم میتواند به آسیبهای بیشتر منجر شود.
– قطع و وصلهای ناگهانی خروجی
وقوع نوسانات در سرعت یا کارکرد موتور که منجر به قطع و وصل ناگهانی میشود، معمولاً از مشکلات در بخش خروجی اینورتر ناشی میشود. خرابی IGBTها، اختلال در مدارهای کنترلی یا نویزهای الکتریکی از عوامل شایع این مشکل هستند.
– عدم کنترل درست سرعت یا گشتاور
تغییرات نامنظم و ناپایدار در سرعت یا گشتاور موتور نشانه خرابی در سنسورها، مدارهای کنترلی یا نرمافزار داخلی دستگاه است که میتواند منجر به عملکرد ناقص یا آسیب به تجهیزات متصل شود.
– دمای بالای بدنه
گرم شدن بیش از حد بدنه اینورتر نسبت به شرایط کاری عادی، غالباً به دلیل تهویه نامناسب، خرابی فنها یا نقص در قطعات الکترونیکی داخلی است که احتمال آسیب حرارتی و کاهش طول عمر دستگاه را افزایش میدهد.
– تشخیص دقیق مشکل
استفاده از دستگاههای عیبیابی پیشرفته، خواندن کدهای خطا، آنالیز پارامترهای ورودی و خروجی، و بررسی علائم ظاهری به شناسایی دقیق مشکل کمک میکند. تجربه و دانش فنی نقش مهمی در تفکیک مشکلات نرمافزاری از سختافزاری دارد.
– بازکردن دستگاه با رعایت نکات ایمنی
قطع کامل برق و رعایت نکات ایمنی به دلیل وجود ولتاژ بالا بسیار حیاتی است. استفاده از لوازم حفاظتی مانند دستکش عایق و آموزشهای ایمنی برای کاهش خطرات احتمالی ضروری است.
– بررسی قطعات الکترونیکی
تست قطعات کلیدی مانند خازنها، مقاومتها، IGBTها، ترانزیستورها و دیودها با استفاده از مولتیمتر کمک میکند بخشهای آسیبدیده شناسایی شوند. روشهای تست باید دقیق و استاندارد باشند.
– تعویض قطعات معیوب
قطعات آسیب دیده مانند ترانزیستورهای IGBT، خازنهای الکترولیتی، فیوزها یا مدارهای کنترلی باید با قطعات اصل و با کیفیت جایگزین شوند تا پایداری و دوام دستگاه تضمین گردد.
– تمیز کردن داخل دستگاه
حذف گرد و غبار، رطوبت و ذرات آلوده با استفاده از ابزارهای مخصوص و ضد استاتیک، از تجمع آلودگی و آسیبهای احتمالی جلوگیری کرده و عملکرد بهتر دستگاه را تضمین میکند.
– آپدیت نرمافزار یا ریست تنظیمات
در صورت نیاز، بارگذاری مجدد Firmware یا تنظیم مجدد پارامترهای نرمافزاری میتواند بسیاری از مشکلات کنترلی ناشی از بروز اختلال در حافظه داخلی را برطرف کند.
– آزمایش نهایی و تست عملکرد
پس از تعمیرات، کارکرد صحیح تمامی بخشها با بررسی دما، ولتاژ، جریان و صدا تحت شرایط کاری واقعی تست میشود تا اطمینان از سلامت کامل دستگاه حاصل شود.
– مستندسازی تعمیرات انجام شده
ثبت دقیق تمام مراحل تعمیرات، قطعات تعویض شده و نتایج تستها برای مراجعات آینده و تحلیلهای بعدی اهمیت بالایی دارد.
– رعایت اصول ایمنی
اینورترها شامل مدارهای با ولتاژ بالا هستند که در صورت بیدقتی موجب آسیبهای جدی و حتی مرگ خواهد شد؛ رعایت کامل استانداردهای ایمنی هنگام بازکردن، تعمیر و تست الزامی است.
– استفاده از قطعات اورجینال
به کارگیری قطعات اصل و دارای کیفیت بالا باعث افزایش دوام، کاهش خطاهای احتمالی و عملکرد مطمئن دستگاه میشود، در غیر این صورت ممکن است خرابیهای مکرر و هزینههای بیشتر را به دنبال داشته باشد.
– توجه به شرایط کاری دستگاه
تعمیر باید متناسب با نوع محیط کاری (دمای محیط، گرد و غبار، لرزش) و کاربرد دستگاه صورت گیرد تا از مشکلات بعدی جلوگیری شود.
– ثبت دقیق مراحل تعمیر
ایجاد گزارش کامل شامل علائم اولیه، فرآیند تشخیص، قطعات تعویض شده و نتایج تست، به پیگیری و بهبود فرآیندهای تعمیراتی کمک میکند.
– آشنایی کامل با نقشههای الکترونیکی
دانش دقیق از نقشههای مدار، مسیر سیمکشی و عملکرد بخشهای مختلف برق و الکترونیک، کلید تشخیص سریع و درست عیب است.
– تعمیر توسط افراد مجرب و آموزشدیده
واگذاری تعمیرات به متخصصین مجرب و آموزشدیده، موجب جلوگیری از آسیبهای بیشتر و افزایش عمر دستگاه میشود.
– مولتیمتر دیجیتال و آنالوگ
برای اندازه گیری ولتاژ، جریان، مقاومت و بررسی سلامت قطعات الکترونیکی پایه ضروری است.
– اسیلوسکوپ
امکان مشاهده شکل موج ولتاژ و جریان، تحلیل سیگنالهای ورودی و خروجی و عیبیابی دقیقتر را فراهم میکند.
– جعبه ابزار الکترونیک
شامل پیچگوشتیهای دقیق، انبردست، سیمچین و تجهیزات مورد نیاز برای باز و بسته کردن قطعات و بردها.
– دستگاه تست IGBT و ترانزیستور
برای ارزیابی سلامت قطعات قدرت که وظیفه کلیدی در کنترل جریان الکتریکی دارند، به کار میرود.
– دستگاه تعویض قطعات SMD
برای تعویض قطعات کوچک و حساس روی بردهای چاپی، این دستگاه دقت و کیفیت تعمیر را افزایش میدهد.
– هویه یا ایستگاه لحیمکاری
برای لحیمکاری دقیق و حرفهای قطعات الکترونیکی، تعویض قطعات خراب با حداقل آسیب به برد کاربرد دارد.
– تمیزکنندههای الکترونیکی
جهت پاکسازی گرد و غبار، چربی و رطوبت از روی قطعات و بردهای الکترونیکی استفاده میشود.
– منبع تغذیه آزمایشگاهی
تأمین ولتاژ و جریان قابل تنظیم برای تست زیر بار و بررسی رفتار دستگاه در شرایط مختلف ضروری است.
– دیتاشیت قطعات و نقشههای مدار
دسترسی به مستندات فنی و نقشههای شماتیک، راهنمای اصلی در شناسایی قطعات و فرآیند تعمیر بهینه است.
– سطح خرابی و تعویض قطعات
هزینه تعویض قطعات گرانقیمت مثل IGBT بالاتر است.
– مدل و برند اینورتر
هر برند قیمت قطعات و دستمزد متفاوتی دارد.
– نوع و حجم کار تعمیر
تعمیرات ساده مانند تعویض خازنها هزینه کمتری دارند.
– زمان و تخصص تعمیرکار
خدمات تخصصی و فوری مبلغ بیشتر.
– هزینه حملونقل و خدمات پس از تعمیر
برخی مراکز شامل هزینههای ارسال و ضمانت هستند.
– محیط نصب مناسب
نصب در مکان خشک، خنک و عاری از گرد و غبار.
– تأمین تهویه و راهکارهای خنکسازی
استفاده از فن و هیتسینک مناسب.
– بررسی و سرویس دورهای
تمیز کردن فیلترها، کنترل سلامت قطعات.
– محافظت در برابر نوسانات برق
استفاده از ترانسها و استابلایزرها.
– عدم افزایش بار بیشتر از ظرفیت
رعایت حداکثر توان مجاز.
– خاموش کردن درست و جلوگیری از شوکهای سریع
به منظور کاهش فشار روی قطعات.
– نگهداری دفترچه راهنما و سوابق تعمیر
تعمیر انواع اینورتر نیازمند دانش فنی بالا، تجهیزات مناسب، و رعایت اصول ایمنی است. تشخیص دقیق مشکل و استفاده از قطعات اورجینال نقش مهمی در موفقیت تعمیر دارد. نگهداری صحیح و سرویسهای دورهای میتواند طول عمر و کارایی اینورتر را به شدت افزایش دهد و از خرابیهای ناگهانی جلوگیری کند. هزینه تعمیرات میتواند بسته به شدت و نوع خرابی متفاوت باشد، اما به طور کلی تعمیر به موقع از تعویض کل دستگاه بسیار اقتصادیتر است.
با توجه به اهمیت اینورتر در صنایع مختلف، بهرهگیری از خدمات تخصصی تعمیر و خرید از برندهای معتبر تضمینی برای عملکرد پایدار و بهینه تجهیزات شما خواهد بود.
