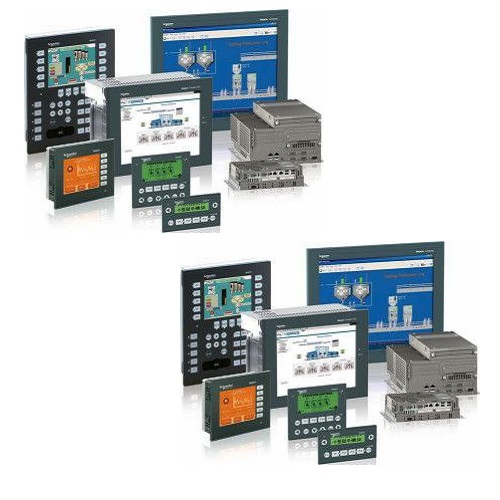

تعمیر اچ ام ای، اچامآی (Human Machine Interface) یا رابط انسان و ماشین، دستگاه یا نرمافزاری است که به کاربران اجازه میدهد با ماشینآلات صنعتی، سیستمهای اتوماسیون و فرآیندهای کنترل ارتباط برقرار کنند. این وسیله به صورت صفحهنمایشی لمسی، دکمهای، یا ترکیبی از اینها ارائه میشود و اطلاعات مهمی مانند وضعیت سیستم، آلارمها، و دادههای عملکرد را به کاربر نشان میدهد.
اچامآیها نقش کلیدی در نظارت و کنترل فرآیندهای صنعتی ایفا میکنند و امکان مشاهده بصری پارامترهای مهم مانند دما، فشار، سرعت خط تولید و وضعیت ماشینآلات را در زمان واقعی فراهم میآورند. این رابطها به اپراتورها اجازه میدهند با طراحی تعاملی و گرافیکی، تنظیمات را به راحتی تغییر دهند، هشدارها را دریافت کنند و فرآیندهای تولید را بهینه سازند که منجر به افزایش کارایی و کاهش توقفات ناخواسته میشود.
در این حوزه اچامآی به مدیران سیستمهای انرژی کمک میکند تا مصرف برق را پایش کنند و از طریق کنترل دقیق و خودکار مصرف، حفاظت از تجهیزات و جلوگیری از هدررفت انرژی را بهبود بخشند. با نمایش گرافیکی دادهها، اپراتورها میتوانند روند مصرف را تحلیل و نقاط بهینه صرفهجویی را شناسایی کنند و در نتیجه هزینههای انرژی را کاهش دهند.
اچامآیها در حملونقل هوشمند کاربرد فراوانی دارند، از نمایش وضعیت فنی وسایل نقلیه، کنترل سیگنالهای ترافیکی، تا نظارت بر زیرساختها مانند ایستگاهها و پلها. این دستگاهها امکان دریافت اطلاعات لحظهای از سنسورها و سیستمهای کنترلی را فراهم میکنند و باعث بهبود ایمنی، مدیریت ترافیک و افزایش بهرهوری سیستمهای حملونقل میشوند.
در حوزه پزشکی، اچامآیها برای نمایش و مدیریت پارامترهای حیاتی بیماران مانند فشار خون، ضربان قلب، و اکسیژن خون کاربرد دارند. همچنین برای کنترل دقیق تجهیزات پزشکی حساس مانند دستگاههای دیالیز، تهویه مصنوعی و اتاق عمل استفاده میشوند، که با رابط کاربری ساده و قابل فهم امکان نظارت مداوم و واکنش سریع به وضعیت بیماران را فراهم میآورند.
در ساختمانهای هوشمند، اچامآی وظیفه کنترل سیستمهای تهویه مطبوع، روشنایی، سیستمهای امنیتی و مدیریت دسترسی را بر عهده دارد. از طریق این دستگاهها میتوان شرایط محیطی را بهصورت مرکزی کنترل کرد، مصرف انرژی را بهینه نمود و از امنیت ساختمان اطمینان حاصل کرد.
اچامآیها در کنترل پارامترهای صنعتی حیاتی مانند دما، فشار، جریان و سرعت در کارخانهها و تأسیسات کاربرد دارند. این سیستمها به مهندسین اجازه میدهند پارامترها را به دقت تنظیم و نظارت کنند، هشدارهای خودکار دریافت کنند و از پروسههای صنعتی با کارایی و ایمنی بالاتر بهرهبرداری نمایند.
– ارتباط آسان و سریع با سیستمها
امکان کنترل و نظارت لحظهای از طریق رابط کاربری گرافیکی باعث افزایش سرعت واکنش به شرایط مختلف میشود.
– کاهش خطاهای انسانی
نمایش واضح و دقیق اطلاعات و دستورات، موجب کاهش اشتباهات اپراتوری شده و افزایش ایمنی را به همراه دارد.
– افزایش بهرهوری
با سرعت عمل بالاتر در دریافت و ارسال فرمان، مدیریت بهینه دادهها و سهولت کنترل، عملاً تولید و عملکرد دستگاهها بهینهتر میشود.
– امکان ذخیره و تحلیل دادهها
ذخیرهسازی دادههای عملکردی و تحلیل آنها به اپراتورها اجازه میدهد مشکلات را پیشبینی و فرآیندها را بهبود بخشند.
– انعطافپذیری در طراحی و برنامهنویسی
امکان سفارشیسازی رابط کاربری و منوهای مختلف به تناسب نیازهای خاص صنایع و کاربران در اختیار قرار دارد.
– کاهش هزینههای نگهداری و آموزش
رابطهای کاربری ساده و تعاملی باعث کاهش زمان آموزش اپراتورها و هزینههای نگهداری میشوند.
– صفحه نمایش
معمولاً از پنلهای LCD یا TFT با اندازههای متنوع از 4 اینچ تا بالای 21 اینچ استفاده میشود که کیفیت بالا و دید گسترده ارائه میدهند.
– نوع ورودیها
انواع ورودی شامل صفحه لمسی (Touch Screen)، کلیدهای فیزیکی یا ترکیبی از هر دو است که بسته به کاربرد انتخاب میشوند.
– رزولوشن
بیشتر مدلها رزولوشنی بین 320×240 تا 1920×1080 پیکسل دارند که شرایط نمایش گرافیکی دقیق و شفاف را فراهم میکند.
– پردازنده
بیشتر پردازندهها از نوع ARM یا x86 با سرعت متغیر هستند که به پردازش نرمافزارها و اجرای برنامهها کمک میکنند.
– حافظه
حافظه فلش داخلی برای ذخیره برنامهها، تنظیمات و دادهها استفاده میشود که به قابلیت عملکرد مستقل دستگاه کمک میکند.
– درگاههای ارتباطی
پورتهایی مانند RS232، RS485، USB، Ethernet و CAN Bus برای اتصال به سایر سیستمها و دستگاهها تعبیه شدهاند.
– پشتیبانی از پروتکلهای صنعتی
پروتکلهایی مانند Modbus، Profibus و OPC برای تضمین سازگاری و اتصال آسان به تجهیزات صنعتی در نظر گرفته شدهاند.
– دمای کاری
اچامآیها معمولاً در بازه دمایی -20 تا +60 درجه سانتیگراد قابل استفاده هستند.
– منبع تغذیه
منبع برق 24 ولت DC یا 110/220 ولت AC متناسب با استانداردهای صنعتی رایج استفاده میشود.
– طراحی سختافزاری
فرآیند تولید با طراحی دقیق بردهای الکترونیکی مطابق با استانداردهای صنعت و الزامات عملکرد آغاز میشود که شامل انتخاب قطعات، چیدمان مدارها و تضمین پایداری الکترونیکی است.
– انتخاب صفحه نمایش
پنلهای LCD یا TFT با کیفیت بالا و طول عمر مطلوب بر اساس نیازهای مشتری و استانداردهای صنعتی انتخاب میشوند تا قابلیت نمایش رنگ و حساسیت لمسی مطلوب فراهم شود.
– توسعه نرمافزار و رابط کاربری
برنامهنویسی رابط کاربری با طراحی گرافیکهای زیبا و منوهای کاربردی و مطابق نیازهای خاص هر صنعت انجام میشود تا کاربر بتواند به سهولت از دستگاه استفاده کند.
– مونتاژ بردها و قطعات
پرداختن به مراحل لحیمکاری قطعات SMD و DIP روی PCB و نصب صفحه نمایش و درگاههای ارتباطی به صورت دقیق و با کنترل کیفیت بالا انجام میشود.
– آزمایش کیفیت
تستهای سختافزاری و نرمافزاری شامل بررسی عملکرد تاچ، واکنش به ورودیها، تست پایداری و صحت اتصالات برای تضمین کیفیت نهایی انجام میشود.
– بستهبندی و ارسال
در نهایت پس از تایید کیفیت، محصول به دقت بستهبندی شده و جهت عرضه به بازار و تحویل به مشتریان آماده میگردد.
– استفاده در شرایط محیطی نامناسب
گرد و غبار، رطوبت، گرمای زیاد.
– نوسانات برق و نویزهای الکتریکی
آسیب به مدارهای داخلی و حافظه.
– آسیبهای فیزیکی
ضربه، فشار یا نفوذ مایعات.
– خرابی صفحه لمسی
عدم پاسخگویی یا چند نقطه لمس همزمان.
– خطای نرمافزاری
کرش برنامه، فایلهای آسیبدیده یا بروز رسانی ناموفق.
– استفاده بیش از حد و فرسودگی قطعات
قطعات الکترونیکی دچار خرابی میشوند.
خرابی در دستگاههای اچامآی (Human Machine Interface) میتواند به صورتهای مختلفی خود را نشان دهد که شناخت دقیق این علائم برای تشخیص به موقع و جلوگیری از آسیبهای جدیتر ضروری است. یکی از آشکارترین نشانهها عدم روشن شدن دستگاه حتی پس از اتصال به برق است، که ممکن است ناشی از مشکلات منبع تغذیه یا برد اصلی باشد.
نمایش صفحه سیاه یا فریز شدن آن نیز از علائم رایج است که معمولاً با عدم واکنش به لمس یا کلیدها همراه است، این مشکل میتواند ناشی از اختلالات نرمافزاری، اختلال در ارتباط سختافزاری یا آسیب فیزیکی به صفحه نمایش باشد. خطاهای نرمافزاری یا پیغامهای کرش که منجر به خاموش شدن ناگهانی یا ارورهای مکرر میشوند نیز نشانههای مهمی برای نقص عملکرد اچامآی هستند و اغلب نیازمند بررسی عمیق نرمافزار و سختافزار هستند.
اشکال در نمایش گرافیکی مانند وجود خطوط ناصحیح، نقاط کور یا لکههای نوری روی صفحه، میتواند به دلیل خرابی پنل نمایشگر، اتصالات فلت یا نقص در برد گرافیکی ایجاد شود. واکنش نامنظم صفحه لمسی، مثلاً حساسیت پایین، کار نکردن برخی نواحی یا تاخیر در پاسخ، معمولا به خرابی سنسور تاچ یا کثیفی و آسیب فیزیکی مربوط است. همچنین قطع شدن ارتباط دستگاه با سیستمهای جانبی، افت اتصال و ناپایداری در انتقال دادهها، جزو مشکلاتی است که در ارتباطات و پورتهای ورودی/خروجی یا نرمافزار ارتباطی اچامآی ممکن است رخ دهد.
فرآیند تعمیر دستگاههای اچامآی باید با دقت و اصولی انجام شود، آغاز آن با تشخیص دقیق مشکل توسط ابزارهای عیبیابی نرمافزاری و سختافزاری است، نظیر استفاده از نرمافزارهای کنترلی، دیاگ نوین و ابزارهای تست مدار. پس از تشخیص، بازکردن دستگاه با رعایت نکات ایمنی از جمله قطع کامل منبع تغذیه و جلوگیری از اتصال کوتاه حیاتی است.
بررسی وضعیت صفحه نمایش جذابیت زیادی دارد و معمولاً شامل بررسی سلامت LCD یا TFT و اتصالات فلت آن است؛ در مواردی که مشکل از صفحه لمسی باشد، تست و تعویض این قطعه با استفاده از اجزای اورجینال توصیه میشود. در مرحله بعد، سلامت برد الکترونیکی اصلی بررسی میشود تا مشکلات احتمالی در پردازنده، حافظه یا مدارهای جانبی شناسایی و رفع شوند.
آپدیت یا بارگذاری مجدد نرمافزار یکی از قدمهای مهم بعد از تعمیر سختافزاری است که باعث بازگردانی تنظیمات و رفع خطاهای ناشی از نرمافزار میشود. پس از اتمام تعمیرات، آزمایش کارکرد کامل اچامآی ضروری است تا از عملکرد صحیح در تمامی بخشها اطمینان حاصل شود. همچنین پاکسازی داخلی و حذف گرد و غبار برای جلوگیری از آسیبهای بعدی ضروری است.
تعمیر دستگاههای اچامآی نیازمند رعایت یک سری نکات کلیدی است که از جمله مهمترین آنها رعایت کامل اصول ایمنی هنگام بازکردن دستگاه است، از جمله قطع کامل جریان برق و استفاده از ابزارهای ضد الکترو استاتیک (ESD) برای محافظت از قطعات حساس. استفاده از قطعات اصلی و استاندارد اجتنابناپذیر است زیرا قطعات غیرمرغوب میتوانند طول عمر دستگاه را کاهش دهند و مشکلات جدیدی ایجاد کنند.
ثبت دقیق عملیات تعمیر شامل ثبت خطاها، قطعات تعویض شده و مراحل انجام شده به مستندسازی دقیق فرآیند کمک میکند و در تعمیرات بعدی راهنما خواهد بود. شناخت کامل مدل دستگاه، ورژن سختافزاری و نرمافزاری قبل از هر اقدام تعمیراتی ضروری است تا اقدامات به درستی انجام شوند.
بررسی شرایط محیطی نصب دستگاه نیز باید مورد توجه قرار گیرد تا از عدم وجود رطوبت، گرد و غبار زیاد یا عوامل آسیبرسان مطمئن شویم. همچنین آموزش نیروی تعمیرکار و بهروزرسانی دانش فنی آنها با شرکت در دورههای تخصصی و استفاده از منابع معتبر، کیفیت تعمیرات را تضمین میکند. در نهایت، از انجام تعمیرات غیرضروری و موقتی باید اجتناب و در صورت امکان، تعویض قطعات معیوب ترجیح داده شود.
برای انجام تعمیرات دقیق و حرفهای روی اچامآی، مجموعهای از ابزارها و تجهیزات تخصصی لازم است. یک مولتیمتر دیجیتال دقیق برای اندازهگیری ولتاژ، جریان، مقاومت و تست اتصال کلیدی است. اسیلوسکوپ نیز برای بررسی دقیق سیگنالها، ولتاژها و بررسی پایههای الکترونیکی کاربردی است.
هویه حرفهای و تجهیزات تخصصی لحیمکاری برای تعویض قطعات SMD و DIP ضروری است، همچنین ابزارهای مخصوص بازکردن بدنه دستگاه، از جمله پیچگوشتیهای خاص و کشنده صفحه نمایش برای جلوگیری از آسیب فیزیکی به دستگاه لازم است. دستگاه تست صفحه لمسی (Touch Tester) به بررسی دقیق عملکرد پنل لمسی کمک میکند.
کامپیوتر یا لپتاپ با نرمافزارهای ویژه جهت آپدیت و برنامهریزی اچامآی بخش مهم دیگری از تجهیزات است. همچنین دیتاشیتها و نقشههای فنی دستگاه به تعمیرکار کمک میکند محل قطعات و نوع خطاها را سریعتر تشخیص دهد. برای تمیزکاری داخلی از پاککنندههای مخصوص الکترونیکی استفاده میشود و منبع تغذیه آزمایشگاهی با ولتاژ و جریان قابل تنظیم به کنترل صحیح تغذیه در طول آزمایش کمک میکند. نهایتاً ابزار ضد الکترو استاتیک (ESD) جهت حفاظت قطعات حساس در برابر تخلیه الکتریکی ضروری است.
– نوع و شدت خرابی
خرابیهای نرمافزاری هزینه پایینتری دارند در مقابل تعویض صفحه نمایش یا برد اصلی.
– مدل و برند دستگاه
برندهای معتبر معمولاً قطعات گرانتر و تخصصیتر دارند.
– دستمزد تعمیرکار و محل ارائه خدمت
مراکز تخصصی هزینه بیشتری معمولاً میگیرند.
– هزینه قطعات جایگزین
صفحه نمایش لمسی گرانترین بخش است و بیشترین هزینه را دارد.
– زمان تعمیر
زمان بر بودن روند عیبیابی و تعمیر روی قیمت تأثیر دارد.
– هزینههای جانبی
مانند ارسال دستگاه، گارانتی یا خدمات پس از تعمیر.
– برآورد تقریبی
تعمیرات نرمافزاری از چند صد هزار تومان، تا تعویض صفحه نمایش ممکن است چندین میلیون تومان هزینه داشته باشد.
– نصب در محیط مناسب و محافظتشده
دور از رطوبت، گرد و غبار و نور مستقیم خورشید.
– استفاده از محافظهای برق و استابلایزرها
جلوگیری از نوسانات برق و آسیبهای احتمالی.
– تمیزکاری دورهای صفحه نمایش و بدنه
با پارچه نرم و محلولهای مناسب، بدون فشار زیاد.
– آموزش کاربران برای استفاده صحیح
جلوگیری از ضربه، فشار و لمس همزمان زیاد.
– بهروزرسانی نرمافزاری به موقع
جلوگیری از بروز خطاهای نرمافزاری و ارتقا امنیت.
– بررسی و مانیتورینگ دورهای دستگاه
شناسایی مشکلات احتمالی قبل از وقوع خرابی.
– تهویه مناسب در محیط نصب
جلوگیری از گرمای بیش از حد که طول عمر دستگاه را کاهش میدهد.
– ثبت سوابق تعمیر و نگهداری
امکان ردیابی و برنامهریزی بهتر در آینده.
تعمیر اچامآی نیازمند تخصص بالا، دقت و استفاده از تجهیزات مناسب است که میتواند طول عمر دستگاه را افزایش دهد و از هزینههای بالای تعویض جلوگیری نماید. نگهداری صحیح و بهرهگیری از نرمافزارهای بهروز نیز جزو عوامل کلیدی اطمینان از عملکرد پایدار این تجهیزات حیاتی صنعتی است.
