تعمیر انواع PLC، پی ال سی بهعنوان تپنده صنایع اتوماسیون و کنترل فرآیندهای صنعتی شناخته میشود. این تجهیز حیاتی، بهعنوان یک کامپیوتر ویژه و مقاوم در برابر شرایط سخت محیطی، وظیفه دریافت سیگنالهای ورودی، تحلیل و پردازش اطلاعات و صدور دستورات کنترلی به تجهیزات خروجی را برعهده دارد. خرابی و نقص در PLC میتواند به توقف تولید، کاهش بهرهوری و تحمیل هزینههای سنگین ناشی از توقف خطهای تولید بیانجامد. بنابراین، تعمیر انواع PLC، یکی از خدمات تخصصی و مهم در حوزه اتوماسیون صنعتی است که نیاز به تخصص، دانش فنی و ابزارهای پیشرفته دارد.
1. معرفی PLC و اهمیت آن
2. انواع PLC از نظر ساختاری و کاربردی
3. اجزای کلی و ساختار داخلی PLC
4. مشکلات رایج و علل خرابی PLC
5. فرایند عیبیابی و تعمیر PLC
6. ابزارها و تجهیزات لازم برای تعمیر PLC
7. تعمیر CPU و مسائل مرتبط
8. تعمیر ماژولهای ورودی/خروجی (I/O)
9. تعمیر منبع تغذیه PLC
10. تعمیر ماژولهای ارتباطی
11. نرمافزار و برنامهنویسی PLC و رفع اشکالات نرمافزاری
12. نکات ایمنی هنگام تعمیر PLC
13. نکات افزایش عمر و نگهداری پیشگیرانه PLC
14. خدمات تعمیرات PLC در ایران و جهان
15. سوالات متداول درباره تعمیر PLC
16. جمعبندی و نکات پایانی
PLC، کنترلکننده منطق برنامهپذیر، از اوایل دهه 1970 بهمنظور جایگزینی مدارهای منطقی سختافزاری سنتی به وجود آمد. این دستگاه صنعتی در صنایع مختلف مانند نفت، گاز، پتروشیمی، خودرو، غذا و دارو، خودروسازی و تولید مواد شیمیایی، به کنترل هوشمند و اجرای برنامههای اتوماسیون خط تولید کمک میکند.
اهمیت PLC:
الف. قابلیت برنامهریزی و انعطاف بالا در تغییر منطق کنترل
ب. مقاومت و دوام بالا در شرایط سخت مکانیکی و الکترونیکی
ج. اجرای عملیات منطقی، محاسبات ریاضی و کنترل زمنبدندی شده
د. سرعت پاسخگویی بالا و امکان اتصال به سیستمهای گزارشگیری و پایش (HMI, SCADA)

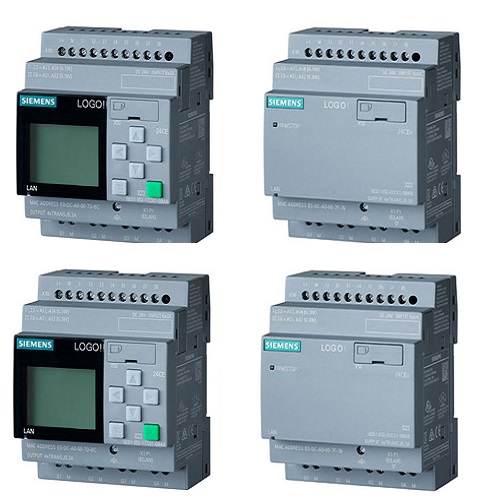

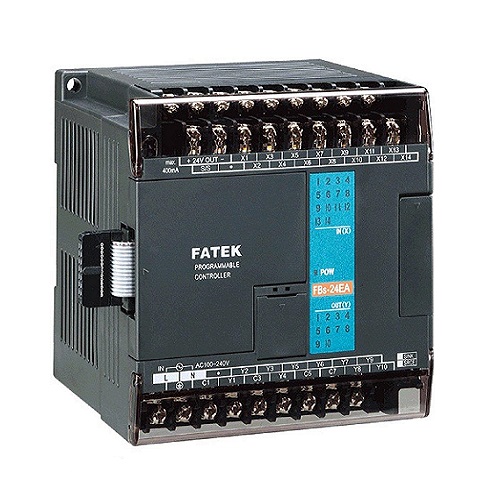

PLCها از نظر ساختاری به دو دسته کلی کوچک (Compact) و ماژولار تقسیم میشوند. مدلهای کوچک معمولاً برای پروژههای ساده با ورودی و خروجی محدود استفاده میشوند، در حالی که PLCهای ماژولار قابلیت افزودن ماژولهای ورودی/خروجی و ارتباطی متنوع را دارند و برای سیستمهای بزرگ صنعتی مناسبترند. از نظر کاربردی نیز PLCها میتوانند برای کنترل ماشینآلات، خطوط تولید، سیستمهای حمل و نقل و حتی پروژههای پیچیده اتوماسیون ساختمان به کار روند. انتخاب نوع مناسب به نیازهای پروژه و میزان پیچیدگی سیستم بستگی دارد.
یک PLC معمولاً از بخشهای اصلی شامل واحد پردازش مرکزی (CPU)، ماژولهای ورودی و خروجی (I/O)، منبع تغذیه و ماژولهای ارتباطی تشکیل شده است. CPU مغز سیستم است که پردازش دادهها و اجرای برنامه کنترلی را انجام میدهد. ماژولهای ورودی سیگنالهای سنسورها و تجهیزات را دریافت و ماژولهای خروجی فرمانهای لازم را به عملگرها ارسال میکنند. منبع تغذیه برق مورد نیاز PLC را تأمین کرده و ماژولهای ارتباطی امکان تبادل داده با سایر دستگاهها و شبکهها را فراهم میسازند.
۴.۱. خرابی سختافزاری
الف. خرابی ماژولهای ورودی/خروجی (نوسانات ولتاژ، اتصال کوتاه)
ب. خرابی CPU (نشانههای کرش، عدم بوت شدن)
ج. سوختگی خازنها، مقاومتها یا دیودها
د. خرابی منبع تغذیه
ه. آسیب بدنه و کانکتورها (رطوبت، گرد و غبار، شوک الکتریکی)
۴.۲. خرابی نرمافزاری
الف. پاک شدن یا آسیب برنامه در حافظه
ب. باگهای برنامهنویسی
ج. ناسازگاری نرمافزار و فریمور
۴.۳. مشکلات ارتباطی
الف. قطعی کابلها و اتصال نامناسب
ب. ناسازگاری پروتکلها
ج. خرابی پورتهای ارتباطی
۴.۴. مشکلات محیطی
الف. رطوبت، گرد و غبار، دمای بالا (بیش از حد مجاز)
ب. لرزش و ضربات فیزیکی
۵.۱. جمعآوری اطلاعات و مشاهده علائم
الف. مشاهده نمایشگر خطا
ب. بررسی LEDهای روی برد
ج. یادداشت کد خطاها
۵.۲. تست اولیه
الف. اطمینان از تغذیه برق مناسب
ب. بررسی اتصال کابلها و ترمینالها
ج. بررسی فیزیکی دستگاه جهت آسیب ظاهری
۵.۳. استخدام تجهیزات عیبیابی
الف. مولتیمتر دیجیتال
ب. اسیلوسکوپ
ج. تستر ولتاژ و ارتباطات
د. کامپیوتر و نرمافزار برنامهنویسی PLC
۵.۴. جداسازی ماژولها و تست آنها
الف. باز کردن ماژولهای I/O و CPU
ب. تست هر بخش به صورت مجزا
۵.۵. تعمیر یا تعویض قطعات معیوب
الف. تعویض قطعات آسیبدیده مانند ICها، خازنها، رلهها و فیوزها
ب. تعمیر مدارهای چاپی با استفاده از دستگاههای تخصصی لحیمکاری و بازسازی مسیرها
ج. تست صحت عملکرد قطعات تعویض شده با تجهیزات کالیبره شده
۵.۶. بارگذاری مجدد برنامه و نرمافزار
الف. آپلود مجدد برنامه از نسخه پشتیبان یا نوشتن برنامه جدید
ب. بهروزرسانی فریمویر سختافزار
ج. اجرای تستهای نرمافزاری برای اطمینان از عدم وجود خطاهای برنامهای
۵.۷. تست نهایی و تحویل دستگاه
الف. اجرای تستهای عملی در شرایط واقعی کاری
ب. نظارت بر عملکرد ورودی و خروجیها و ارتباط شبکهای PLC
ج. تحویل دستگاه سالم به بخش بهرهبرداری همراه با مستندات تعمیرات انجام شده
برای تعمیر دقیق انواع PLC، استفاده از تجهیزات تخصصی و ابزار دقیق ضروری است:
الف. مولتیمتر دیجیتال و آنالوگ: برای اندازهگیری ولتاژ، جریان، مقاومت و تست اتصالات
ب. اسیلوسکوپ صنعتی: جهت تحلیل و مشاهده شکل موجهای دیجیتال و آنالوگ
ج. دستگاه منبع تغذیه تنظیمشونده: برای تأمین ولتاژ آزمایشی در بخشهای مختلف PLC
د. تجهیزات لحیمکاری پیشرفته: هویههای دقیق، دستگاههای برداشتن و نصب قطعات SMD
ه. کامپیوتر مجهز به نرمافزارهای برنامهنویسی و عیبیابی PLC: نظیر TIA Portal برای زیمنس یا RSLogix برای Allen Bradley
ی. کابلها و رابطهای ارتباطی اصلی PLC: شامل کابلهای اترنت، سریال و USB
و. ابزارهای محافظت الکترواستاتیک (ESD): دستکش، مچبند و زیرپایی ESD
۷.۱. علائم خرابی CPU
الف. عدم روشن شدن یا راهاندازی PLC
ب. چراغهای LED سیستم چشمکزن یا ثابت با کدهای خطا
ج. توقف ناگهانی یا از کار افتادن برنامه کنترلی
د. قطع ارتباط با سیستمهای جانبی (HMI، SCADA)
۷.۲. مراحل تعمیر CPU
الف. بررسی دقیق منبع تغذیه CPU و تامین ولتاژهای موردنیاز
ب. تست قطعات حافظه EEPROM/Flash و در صورت نیاز تعویض آنها
ج. رفع مشکلات مدار ساعت و کریستال مربوطه
د. تعمیر مدارهای الکترونیکی برد CPU شامل ICها و مقاومتها
ه. پاکسازی بورد و شستشوی آن جهت حذف گرد و غبار و رطوبت
ی. بارگذاری مجدد برنامه و بهروزرسانی فریمویر CPU
۸.۱. علائم خرابی ماژولهای I/O
_ عدم شناسایی سیگنالهای ورودی یا خروجی
_ پاسخهای ناگهانی یا نادرست به فرمانها
_ قطع یک یا چند کانال ورودی/خروجی
_ مشاهده خطاهای الکتریکی و اتصال کوتاه
۸.۲. فرآیند تعمیر
_ جداسازی ماژول و بررسی ظاهری قطعات
_ اندازهگیری مقاومت، ولتاژ و جریان در کانالهای ورودی و خروجی
_ تعویض قطعات نیمههادی معیوب (مثل ترانزیستورها، رلهها)
_ تعمیر مسیرهای مدار چاپی خراب یا قطع شده
_ تست عملکرد ماژول در شرایط کاری واقعی و بارگذاری مجدد دادهها
۹.۱. شناسایی خرابی منبع تغذیه
_ عدم روشن شدن PLC یا خاموشی ناگهانی
_ نویزهای الکترونیکی و ناپایداری ولتاژ خروجی
_ گرم شدن غیرمعمول و دود یا بوی سوختگی
_ افتادگی یا نوسان در ولتاژ تغذیه ورودی
۹.۲. اقدامات تعمیر
_ بررسی قطعات کلیدی شامل خازنهای الکترولیتی، دیودها، ترانزیستورها
_ اندازهگیری ولتاژ خروجی و مقایسه با مقادیر استاندارد
_ تعویض قطعات سوخته یا معیوب
_ اطمینان از عملکرد خنککنندههای منبع تغذیه و تهویه مناسب آن
_ بررسی سلامت فیوزهای حفاظتی و مدارهای استابیلایزر
۱۰.۱. علائم مشکلات ارتباطی
_ عدم برقراری ارتباط با نرمافزار برنامهنویسی
_ قطع و وصل مکرر ارتباط با دستگاه HMI یا SCADA
_ خطاهای پروتکلی و پیغامهای مربوط به شبکه
۱۰.۲. مراحل رفع مشکل
_ بررسی کابلها و پورتها (Ethernet، RS232، Profibus و غیره)
_ تست و تعویض پورتهای فیزیکی معیوب
_ بهروزرسانی یا نصب مجدد درایورهای فریمویر ماژول
_ تنظیم صحیح پارامترهای شبکهای و پروتکلی
_ تست ارتباط در بسترهای مختلف برای اطمینان از صحت عملکرد
برنامهنویسی صحیح و بدون خطا نقش بسیار مهمی در عملکرد PLC دارد. اشکالات نرمافزاری میتوانند باعث بروز خطاهای منطقی، توقف ناگهانی و رفتار غیرمنتظره سیستم شوند. رفع اشکالات نرمافزاری شامل بررسی کد برنامه، اشکالزدایی، بهروزرسانی نرمافزار و اعمال اصلاحات لازم است. استفاده از نرمافزارهای تخصصی برنامهنویسی و تست مجدد برنامه، به بهبود عملکرد کمک میکند.
_ قطع کامل برق قبل از شروع تعمیرات
_ استفاده از تجهیزات حفاظتی ضدالکتریسیته
_ استفاده از تجهیزات حفاظتی ضدالکتریسیته (ESD) مانند دستکش، مچبند و زیرپایی جهت محافظت از قطعات حساس
_ جلوگیری از تماس مستقیم با قطعات الکترونیکی در حین فعالیت
_ اطمینان از خشک بودن محیط کار و دوری از رطوبت و گرد و غبار
_ رعایت دستورالعملهای سازنده دستگاه هنگام باز و بسته کردن ماژولها
_ استفاده از ابزارهای مناسب و استاندارد برای لحیمکاری و جداسازی قطعات
_ عدم تلاش برای تعمیر در شرایط فشار زمانی و خستگی باعث افزایش احتمال اشتباه میشود
_ بررسی سلامت کابلها و تجهیزات اتصال قبل از راهاندازی مجدد
_ تست اولیه انجام تعمیرات در شرایط ایمنی کامل و با حضور نفر دوم (نظارت)
_ استفاده از UPS و تثبیتکننده ولتاژ برای محافظت در برابر نوسانات برق
_ تمیزکاری مرتب دستگاهها از گرد و غبار و آلودگیهای محیطی
_ تعبیه محیطی خشک و معتدل برای نصب PLC و دوری از رطوبت و گرمای زیاد
_ بررسی منظم کابلها و اتصالات الکتریکی جهت جلوگیری از قطع ناگهانی
_ پایش مداوم LEDهای نمایشگر و توجه به کدهای خطا
_ بازرسی دورهای قطعات کلیدی مانند خازنها، رلهها و فیوزها و تعویض به موقع آنها
_ داشتن نسخه پشتیبان منظم برنامهها و تنظیمات نرمافزاری
_ آموزش مستمر اپراتورها و تکنسینها جهت حفظ استانداردهای نگهداری و عیبیابی
_ استفاده از قطعات یدکی اورجینال و با کیفیت برای تعویض در مواقع ضروری
با گسترش استفاده از PLC در صنایع، مراکز تخصصی تعمیر و نگهداری در ایران و سراسر جهان به سرعت توسعه یافتهاند. این مراکز خدمات زیر را ارائه میدهند:
– عیبیابی تخصصی و تعمیر سختافزاری انواع PLC برندهای مطرح دنیا
– ارائه خدمات تخصصی نرمافزاری مثل اصلاح برنامهها، بارگذاری مجدد و بهروزرسانی Firmware
– ارائه خدمات تعمیر در محل (On-site) و یا ارسال دستگاهها به تعمیرگاههای تخصصی
– آموزش و مشاوره تخصصی به شرکتها و تولیدکنندگان صنعتی
– انجام پروژههای بازسازی و ارتقاء سیستمهای PLC
– ضمانت کیفیت تعمیر و استفاده از قطعات اصلی
– پشتیبانی و خدمات پس از فروش در بلندمدت
چرا PLC من روشن نمیشود؟
معمولاً مشکلات منبع تغذیه یا خرابی CPU باعث این موضوع است. بررسی ابتدا منبع تغذیه و سپس تست CPU توصیه میشود.
آیا این امکان وجود دارد که با وجود خرابی سختافزاری، برنامه نرمافزاری حفظ شود؟
اگر حافظه EEPROM یا Flash آسیب ندیده باشد، بله؛ برنامه معمولا قابل بازیابی است.
چه زمانی باید ماژول ورودی/خروجی را تعویض کنیم؟
اگر تست عملکردی کانالها نشان از خرابی قطعات نیمههادی یا آسیب فیزیکی داشته باشد.
روشهای پیشگیری از خرابی PLC چیست؟
استفاده از سیستم محافظ ولتاژ، حفظ شرایط محیطی مناسب و نگهداری پیشگیرانه منظم.
آیا میتوان PLC را بدون دانش فنی تعمیر کرد؟
خیر، تعمیر PLC نیازمند دانش تخصصی و تجهیزات حرفهای است و هرگونه دستکاری غیرحرفهای ممکن است خرابی را تشدید کند.
