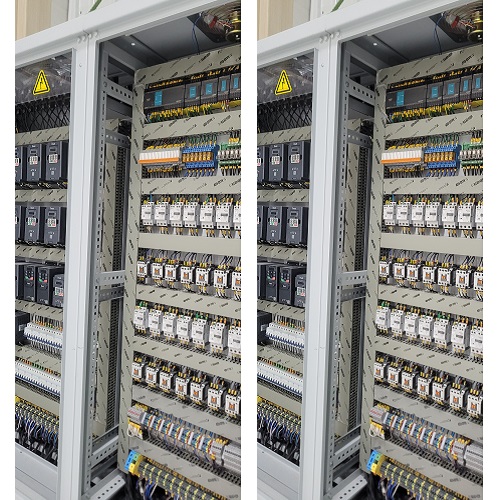

برنامه نویسی تابلوهای فشار قوی، تابلوهای فشار قوی یکی از اجزای حیاتی در سامانههای توزیع و انتقال برق هستند که وظیفه اصلی آنها کنترل، حفاظت و مانیتورینگ جریانهای الکتریکی ولتاژ بالا است. این تابلوها، بهعنوان نقطه اتصال تجهیزات کلیدی شبکه، مانند کلیدهای قدرت، رلههای حفاظتی و سنسورها عمل میکنند و بدون آنها پایداری و ایمنی شبکه برق قابل تضمین نیست. برنامهنویسی این تابلوها، به ویژه در بخش تجهیزات کنترلی و حفاظتی از جمله PLCها، رلههای حفاظتی هوشمند و سیستمهای SCADA، نقش حیاتی در بهبود عملکرد، سرعت واکنش و دقت این سامانهها دارد. این برنامهنویسی باعث خودکارسازی فرآیندها، کاهش خطاهای انسانی و بهبود نظارت آنلاین میشود.
– تابلوهای فشار قوی چیستند
تابلوهای فشار قوی، تجهیزاتی هستند که برای مدیریت شبکههای برق با ولتاژ بیش از 1 کیلوولت (مانند 6، 11، 33 کیلوولت و بالاتر) طراحی شدهاند. این تابلوها شامل کلیدهای قدرت، رلههای حفاظتی، ترانسفورماتورهای اندازهگیری و سنسورهای مختلف میباشند که برای کنترل جریان و جلوگیری از آسیب در صورت بروز خطا به کار میروند.
– اهمیت برنامهنویسی
برنامهریزی دقیق و هوشمند این تابلوها باعث اتوماسیون فرآیندهای کنترلی و حفاظتی میشود. این امر علاوه بر افزایش سرعت پاسخدهی در مواقع خطا، کاهش امکانات خطاهای انسانی و افزایش قابلیت نظارت و تحلیل دادهها را ممکن میسازد. بدون این برنامهنویسی دقیق، بهرهبرداری ایمن و بهینه از سیستم برق میسر نیست.
– PLC (Programmable Logic Controller)
مرکز فرماندهی که منطق کنترل اتوماسیون را اجرا میکند و وظیفه تعامل میان سنسورها، عملگرها و رلهها را دارد.
– رلههای حفاظتی هوشمند
اجرای منطق حفاظتی بر اساس الگوریتمهای تعریف شده برای تشخیص خطاهای مختلف و فرمان قطع یا تنظیم تجهیزات.
– سیستمهای SCADA
نظارت جامع بر وضعیت تابلوها و تجهیزات در سطح شبکه و امکان کنترل از راه دور.
– حسگرها و ترانسفورماتورهای جریان و ولتاژ
تأمین دادههای دقیق و لحظهای برای کنترل و حفاظت.
– ماژولهای ورودی و خروجی دیجیتال و آنالوگ
واسط انتقال سیگنالها بین دنیای فیزیکی و منطق کنترلی.
1. تحلیل نیازهای سیستم
مطالعه جامع مدارهای تکخطی و شماتیک، فهم دقیق نیازهای حفاظتی و کنترلی، و تدوین سناریوهای عملیاتی و شرایط خطا.
2. طراحی منطق کنترل حفاظت
ایجاد فلوچارتها و الگوریتمهای کنترلی، تعریف نحوه عملکرد کلیدها، سکسیونرها و رلهها و تعیین تایمرها و شرایط حفاظتی.
3. انتخاب سختافزار و نرمافزار
انتخاب PLC با ورودی/خروجی کافی و قابلیتهای ارتباطی، رلههای حفاظتی قابل برنامهریزی و نرمافزارهای مرتبط متناسب با تجهیزات.
4. پیادهسازی برنامه
نوشتن کدها یا گرافهای برنامهنویسی، تفکیک منطق حفاظت، کنترل و مانیتورینگ، و مستندسازی کامل و استاندارد.
5. شبیهسازی و تست آفلاین
استفاده از نرمافزارهای شبیهسازی برای بررسی منطق برنامه و واکنش نسبت به سناریوهای خطا و اطمینان از عملکرد صحیح پیش از نصب.
6. نصب و راهاندازی در تابلو
بارگذاری برنامه در PLC و رلهها، اتصال به سختافزار تابلو، بررسی صحت ورودیها و خروجیها، و انجام کالیبراسیون تجهیزات.
7. تست عملکردی و نهایی
انجام تستهای حفاظتی با شبیهسازی خطاهای واقعی، آزمون کنترل کلیدها در شرایط عادی و اضطراری، بررسی ارتباط با سیستم SCADA و آموزش لازم به پرسنل بهرهبرداری.
با طی کردن این مراحل بهصورت دقیق و کامل، برنامهنویسی تابلوهای فشار قوی میتواند ضامن ایمنی، پایداری و بهرهوری بهینه در شبکههای توزیع و انتقال برق باشد.
ایمنی و مدلسازی صحیح خطاها
– برنامه باید پوشش کاملی از سناریوهای خطا (اتصال کوتاه، اضافهبار، ولتاژ پایین و …) داشته باشد.
– استفاده از رلههای حفاظتی با تنظیمات دقیق برای حفاظت کامل سیستم.
مدیریت وقفهها و زمانبندی دقیق
– استفاده از تایمرها و شمارندهها برای کنترل تأخیرها و جلوگیری از قطع اشتباه.
– مدیریت وقفهها برای شناسایی سریع خطاهای بحرانی.
پیادهسازی عملکرد redundant و fail-safe
– طراحی منطقهایی که در صورت خرابی یکی از اجزا، سیستم به حالت ایمن برود.
– بهرهگیری هوشمندانه از PLCهای دوگانه و رلههای پشتیبان.
قابلیت مقیاسپذیری و انعطافپذیری
– ایجاد ساختار کد ماژولار برای افزودن قابلیتهای جدید در آینده
– طراحی برنامههای قابل خواندن و قابل تغییر سریع در شرایط عملیاتی
ثبت دادهها و گزارشگیری خودکار
– ذخیرهسازی وقایع (Events) و آلارمها جهت تحلیلهای بعدی
– ارسال دادهها به سیستمهای مانیتورینگ و SCADA
در تابلوهای فشار قوی، انتقال دقیق و سریع دادهها بین تجهیزات مختلف، به ویژه PLC، رلههای حفاظتی و سیستمهای مانیتورینگ، اهمیت بسیار بالایی دارد. استفاده از پروتکلهای ارتباطی استاندارد و مناسب موجب افزایش هماهنگی، امنیت و قابلیت اطمینان سیستم میشود.
پروتکل IEC 61850
– یک استاندارد مدرن و جامع برای تبادل داده در شبکههای فشار قوی و زیرساختهای برق است.
– این پروتکل امکان مدلسازی دادههای پیچیده و زمانبندی دقیق پیامها را فراهم میکند، که برای کنترلهای سریع و حساس حیاتی است.
– قابلیت همزمانی و هماهنگی بین چندین دستگاه را فراهم میآورد که این توانمندی، قابلیت اطمینان و انعطافپذیری سیستم را افزایش میدهد.
– پشتیبانی از معماری سرویسگرا و مقیاسپذیری برای گسترش سیستمهای بزرگ.
Modbus و Profibus
– از پروتکلهای قدیمی و بسیار پرکاربرد برای ارتباطات بین PLC و تجهیزات جانبی مثل سنسورها، عملگرها و رلهها میباشند.
– دارای ساختار ساده و قابل فهم هستند که به آسانی در انواع سختافزارها قابل پیادهسازی هستند.
– با وجود قدمت، به دلیل سادگی و گستردگی پشتیبانی، در پروژههای کوچک و متوسط هنوز هم استفاده میشوند.
OPC UA
– پروتکل صنعتی مدرن با تمرکز بر امنیت بالا، قابلیت همکاری بین سیستمهای مختلف و تبادل داده در محیطهای پیچیده است.
– مناسب برای پروژههای یکپارچهسازی گسترده و مدرن شبکههای برق و تابلوهای فشار قوی میباشد.
– پشتیبانی از مدل داده غنی، ساختارمند و استاندارد، و امکان رمزنگاری ارتباطات جهت حفظ امنیت دادهها.
– حجم بالای دادهها و پیچیدگی سیستم: استفاده از زبانهای برنامهنویسی سطح بالا و طراحی منطق ساختیافته، برای کاهش پیچیدگی و افزایش کارایی.
– نیاز به هماهنگی بین ادوات مختلف: طراحی شبکههای ارتباطی استاندارد، استفاده از پروتکلهای شناخته شده و معماری مدولار.
– حساسیت به خطاهای نرمافزاری: اجرای تستهای جامع، شبیهسازی پیش از پیادهسازی و بهرهگیری از ابزارهای شبیهسازی حرفهای.
– بهروزرسانی بدون توقف سیستم: استفاده از تکنیکهای hot-swap، نسخهبندی دقیق برنامهها و مدیریت تغییرات در زمان اجرای سیستم.
– اهمیت مستندسازی کامل: مستندسازی دقیق برنامهها، الگوریتمها و تنظیمات با استفاده از ابزارهای مدیریت پروژه و استانداردهای معتبر برای تسهیل نگهداری و عیب یابی.
1. رله حفاظتی جریان از طریق ترانس جریان، اطلاعات اضافهجریان را به PLC ارسال میکند.
2. برنامه بررسی میکند که جریان عبوری از حد مجاز بیشتر است یا خیر و مدت زمان پایداری آن را ارزیابی میکند.
3. در صورت تأیید اضافهجریان مداوم، تایمر تأخیر شروع به شمارش میکند.
4. پس از رسیدن تایمر به زمان تعیینشده، فرمان قطع کلید قدرت صادر میشود.
5. به طور همزمان هشدار قطع به سیستم SCADA ارسال میشود تا اپراتورها آگاه شوند.
6. جزئیات کامل رویداد در حافظه ثبت میگردد تا در تحلیلهای بعدی مورد استفاده قرار گیرد.
برنامهنویسی تابلوهای فشار قوی تلفیقی از دانش تخصصی برق، مهندسی نرمافزار و سیستمهای کنترل است که نیازمند دقت و تجربه بالا میباشد. اجرای صحیح این فرآیند باعث افزایش ایمنی، بهبود عملکرد و کاهش خسارتهای احتمالی شبکههای برق میشود. در این مسیر باید استانداردهای روز، نیازهای عملیاتی و امکانات سختافزاری کاملاً مدنظر قرار گیرد.
توجه به آمادهسازی دقیق، طراحی منطق قوی و انجام تستهای جامع کلید موفقیت در اجرای پروژههای اتوماسیون و حفاظتی تابلوهای فشار قوی است.
